Temel Bilgiler

Haritada ölçü birimleri ve ölçekler

Ülkemizde ve Dünyada Kullanılan Ölçü Birimleri :

Bir büyüklüğü ölçmek demek, bunu aynı cinsten ( birim olarak seçilen) diğer bir büyüklükle karşılaştırmak demektir.

Tarihsel ve geleneksel nedenlerle ülkemizde ve Dünyada birçok başka ölçü birimleri kullanılmıştır.



olcme birimi 1





















Ülkemizde tarihsel süreç içerisinde çeşitli dönemlerde kullanılan ölçü birimlerine örnekler , Çizelge 2.2 de görülmektedir.

olcme birimi 2





















2.1.1.Uzunluk ölçü birimleri

Uzunlukların ölçülmesi için ölçü birimi olarak “metre (m) “kullanılır. Bir metre Krypton-Atom 86 ‘nın 2p10 enerji düzeyinden , 5d5 enerji düzeyine geçişindeki vakum dalga boyunun 1 650 763,73 katıdır. Veya 1 metre, ışığın boşlukta 1/299.792.458 saniyede aldığı yol olarak tanımlanmıştır.

Metrenin katları şu şekilde adlandırılırlar:

olcme birimi 3























2.1.2. Alan ölçü birimleri

Alan birimi uzunluk birimine bağlı olarak m2 dir. Metre karenin katları şu şekilde adlandırılırlar;

olcme birimi 4























 2.1.3. Açı – Yay ölçü birimleri

Açı – yay ölçü birimleri derece, grad, milyem ve radyandır. Topoğrafya hesap işlemlerinde genellikle grad (gon) ölçü birimi kullanılmaktadır.

2.1.3.1. Derece

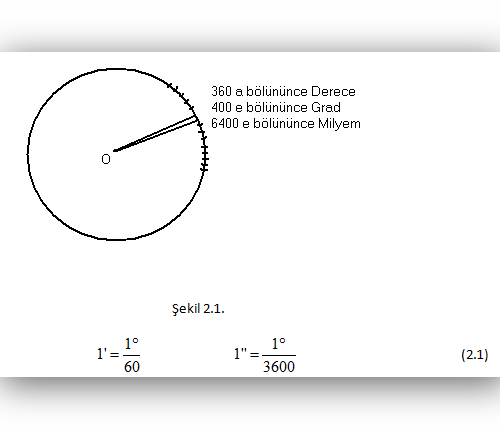

Bir çemberin 360’da bir parçasını gören merkez açının birimine “1 derece” denir ve (1º) ile gösterilir.Derecenin alt katları;

olcme birimi 5





















Herhangi bir açının derece cinsinden yazılışı 36º 27′ 15” veya 36º, 45416667 şeklindedir. Katlar arasındaki dönüşüm 60 sayısıyla yapıldığından “altmışlık sistem” de denir.

2.1.3.2. Grad

Bir çemberin 400’de bir parçasını gösteren merkez açının ölçüsüne “1 grad” denir ve (1g) şeklinde gösterilir.

Grad dakikası (c) = 0,01g

Grad saniyesi (cc) =0,0001g

Katlar arasındaki dönüşüm 100 sayısıyla yapıldığından “yüzlük sistem” de denir.

2.1.3.3. Milyem

Bir çemberin 6400’de bir parçasını gören merkez açının ölçüsüne “1 milyem” denir. Son rakamının sağ üstüne iki yatay çizgi (=) çizilerek gösterilir. 0,54=, 1999= gibi.

6400 rakamı yerküresinin yarıçapına (~6370 km) çok yakın yuvarlak bir rakamdır.Yeryüzünde 1 km’ lik mesafe için , 1 milyem lik açıya yaklaşık olarak 1 m’lik yay uzunluğu karşılık gelmektedir. Bu da askeri amaçlı (top atışları) ölçmelerde büyük kolaylık sağlamaktadır.

2.1.3.4. Radyan

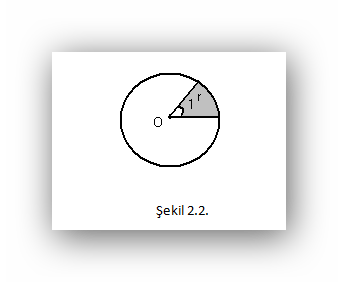

Yay birimi radyandır. Bir çemberde yarıçap uzunluğundaki yay parçasını gören merkez açıya “1 radyan” denir.

olcme birimi 6



















2.1.4. Yay Uzunluğu – Merkez açı ilişkisi

r yarıçaplı dairede yay uzunluğu (b) ile açı değeri ( α ) arasında da ;

olcme birimi 7











bağıntıları vardır.

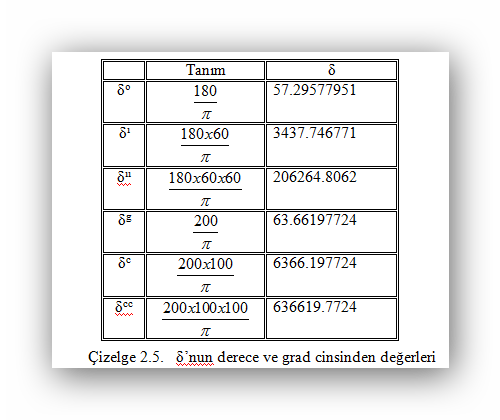

olcme birimi 8



















2.1.5. Açı ölçüsü birimlerinin birbirine dönüşümleri

Bir açı veya yayın derece, grad, radyan ve milyem cinsinden karşılıkları sırası ile D, G, R ve M olsun. Yayın tüm çembere oranı her birim için aynı olduğundan;

olcme birimi 9











olacaktır. Sadeleştirme yapılacak olursa;

olcme birimi 10











bağıntısı ortaya çıkar.
